380/150KV

Werken
Hoogspanningstrace vissen


Hoogspanningsverbinding 380/150KV
Wateringen - Bleiswijk (mast 8)

Hoogspanningsmast

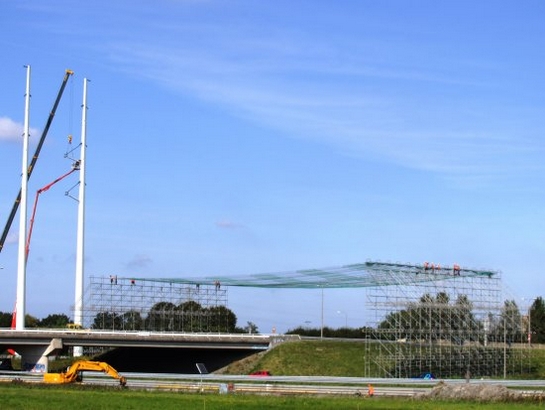

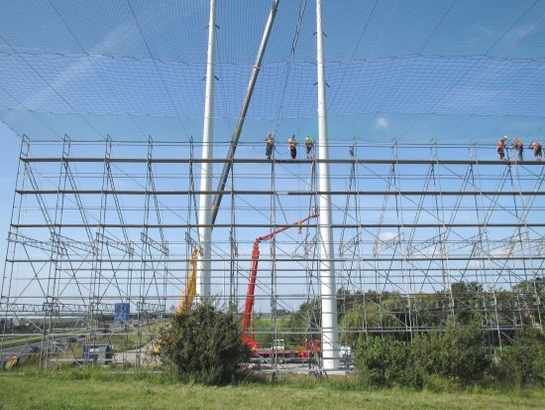

Hoogspanningsmast beschermingsnet

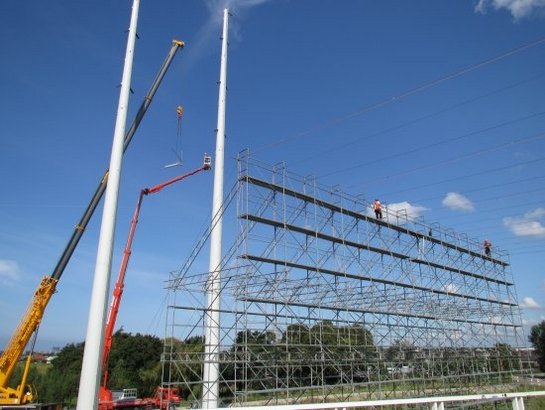

Hoogspanningsmast stelling

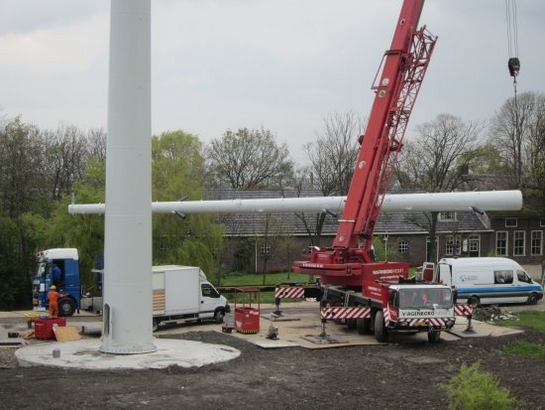

Hoogspanningsmast hijsen

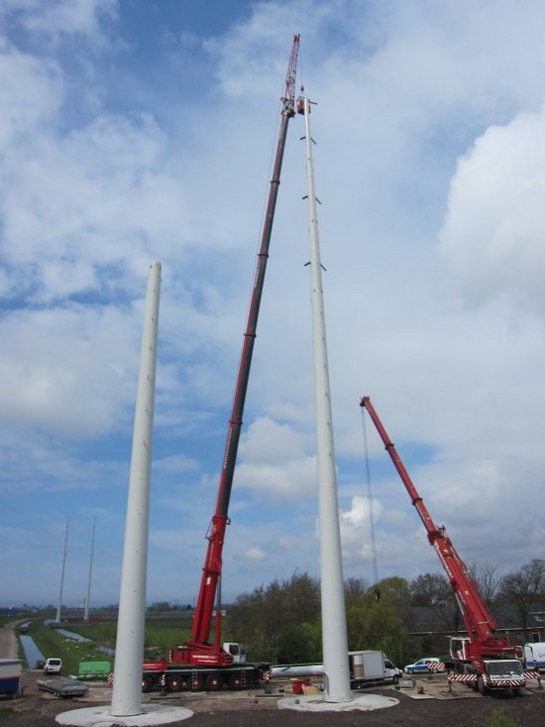

61 meter hoog

Hoogspanningsmast hijsen

Bovenste mastdeel

Mastlocatie 8

Mastlocatie 8

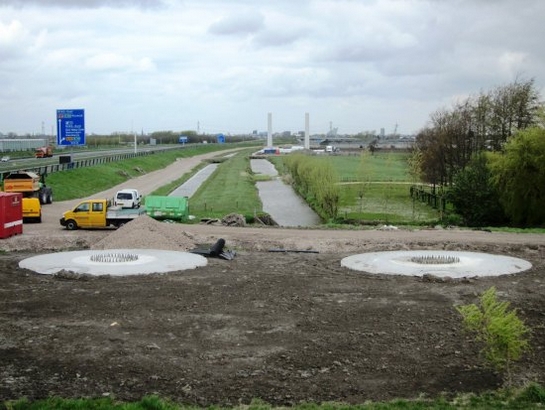

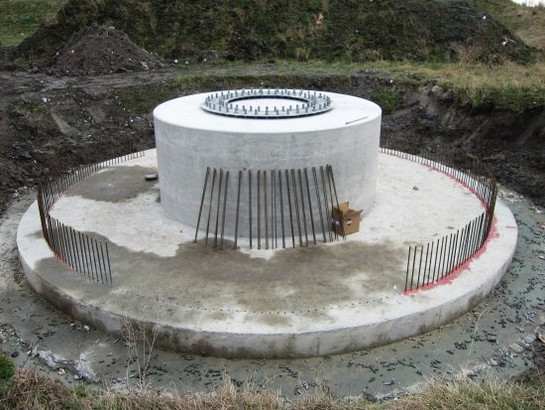

Hoogspanningsmast fundering betonkraag
Hoogspanningsmast fundering betonkraag

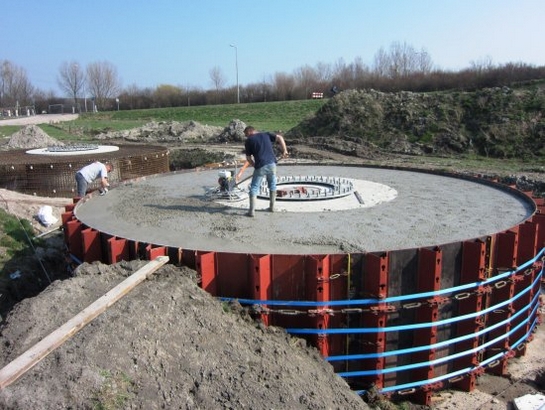

Hoogspanningsmast vlinderen
Hoogspanningsmast fundering bekisting
Hoogspanningsmast betonijzer
Hoogspanningsmast fundering betonijzer
Hoogspanningsmast fundering betonijzer

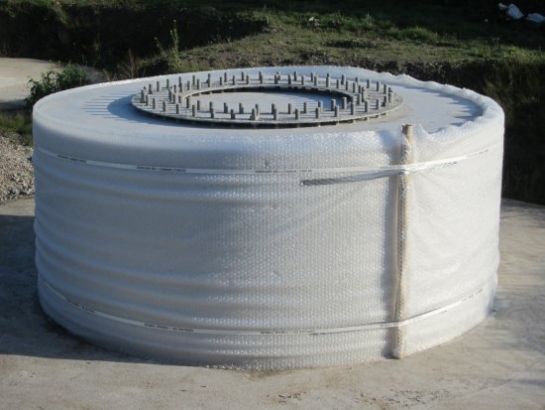

Hoogspanningsmast fundering vorstbescherming

Vorst bescherming

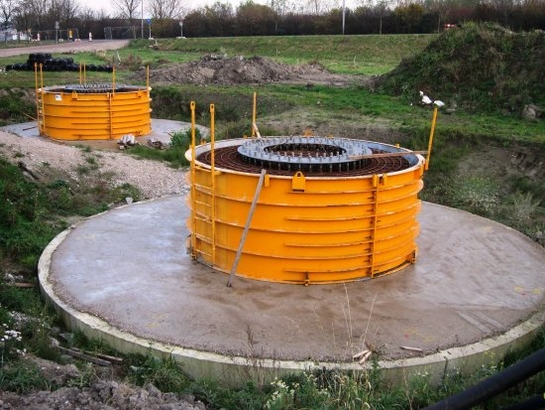

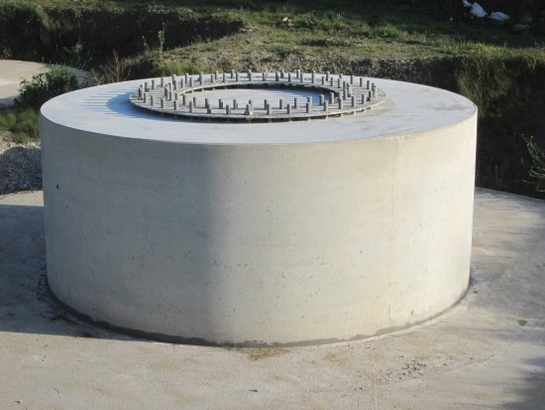

Hoogspanningsmast fundering opstort

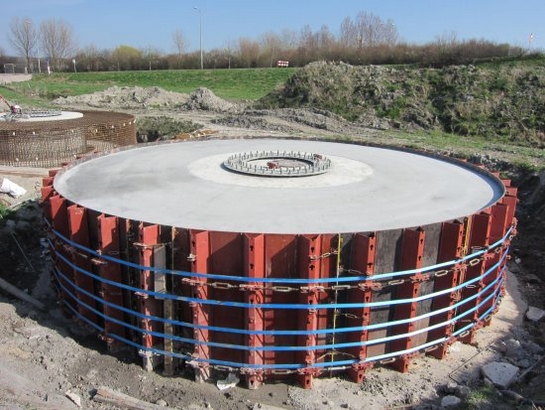

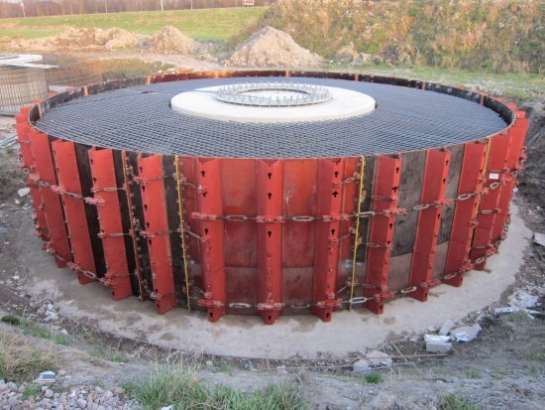

Hoogspanningsmast fundering bekisting
Hoogspanningsmast fundering betonijzer

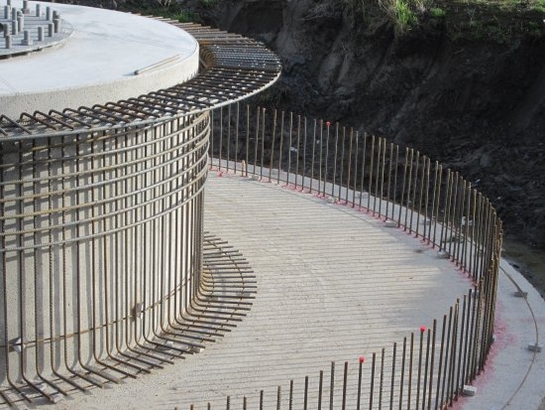

Wapening en bekistingschalen
Hoogspanningsmast fundering betonijzer
Hoogspanningsmast fundering lassen

Lassen aardverbinding

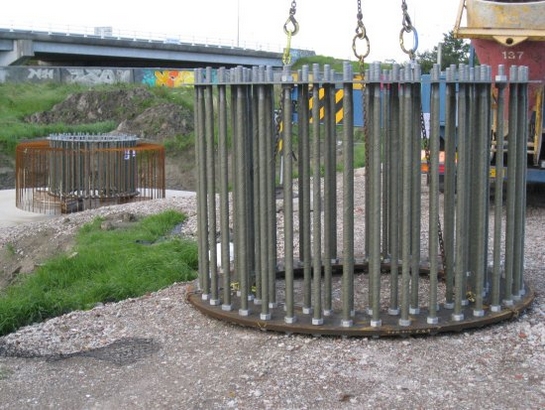

Hoogspanningsmast draadeinden

Mast-verbinding met stelmal

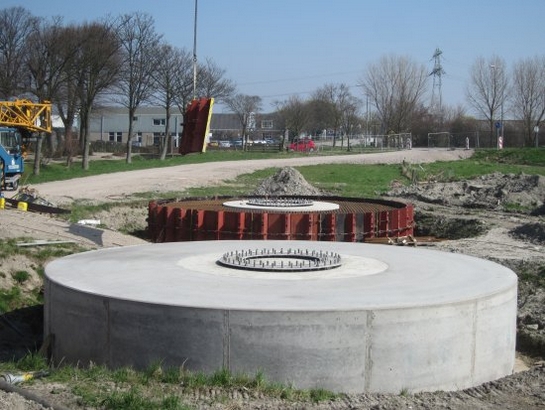

Hoogspanningsmast fundering poer gestort

2x 64 m3 beton gestort

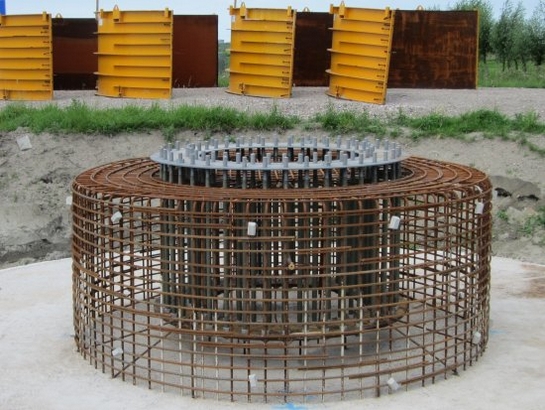

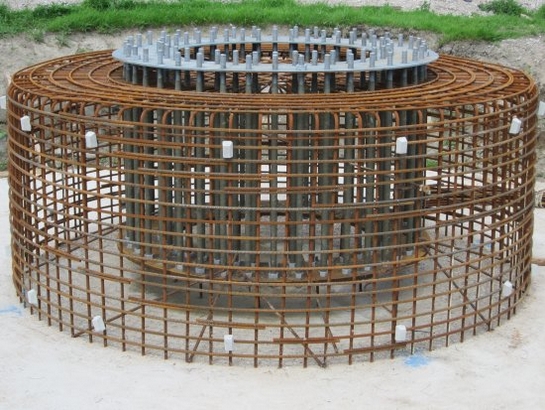

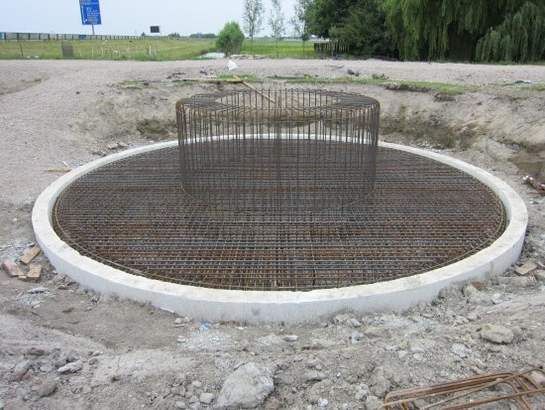

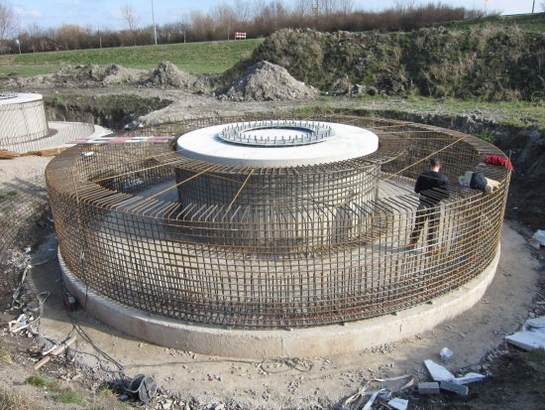

Betonijzer poer met opstort

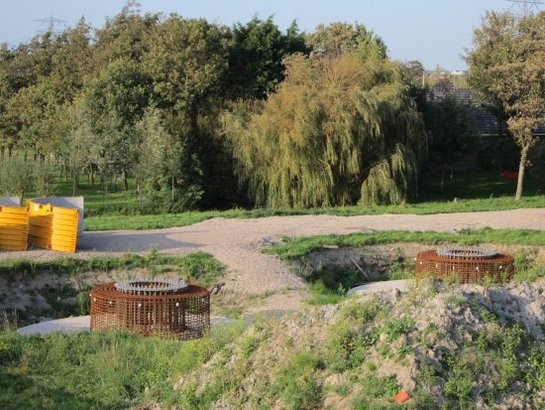

2 x Poer met opstort (23,5 ton ijzer)

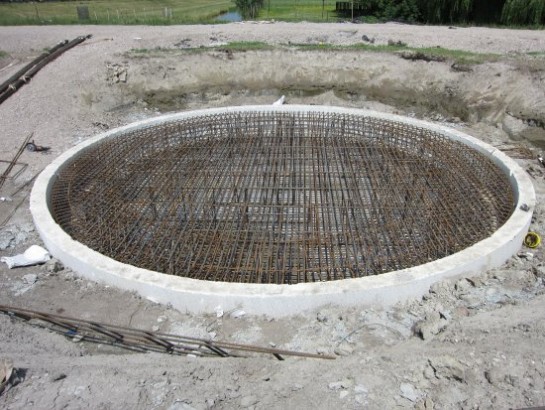

Betonijzer bovennet

Bovennet rond 20 mm

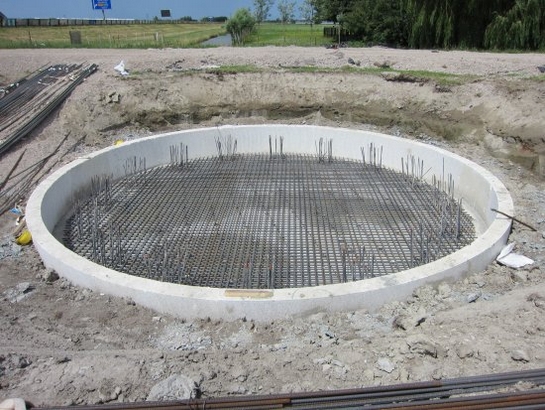

Betonijzer haarspelden

Haarspelden rond 16 mm

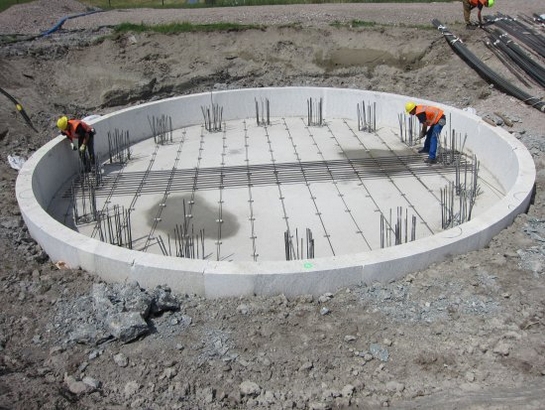

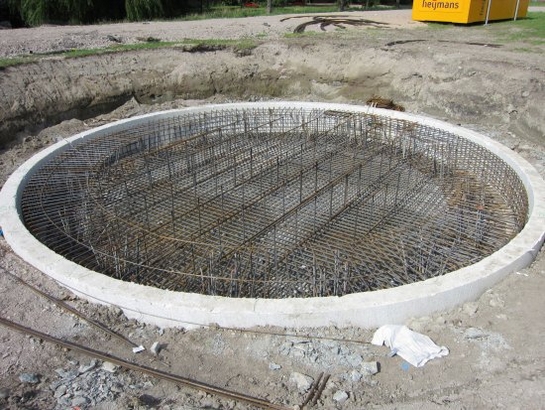

Ondernet

Ondernet rond 25 mm

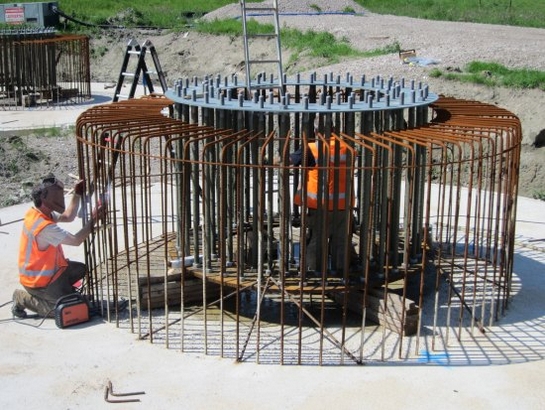

Betonijzer vlechten

Poer rond 9,5 meter 90 cm hoog

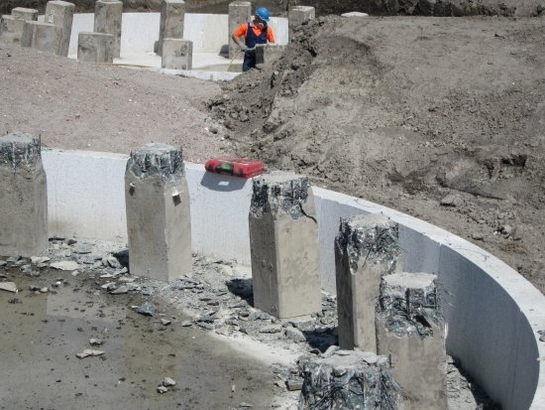

Betonijzer uit de paalkoppen gehaht

Betonijzer uit de paalkoppen gehakt

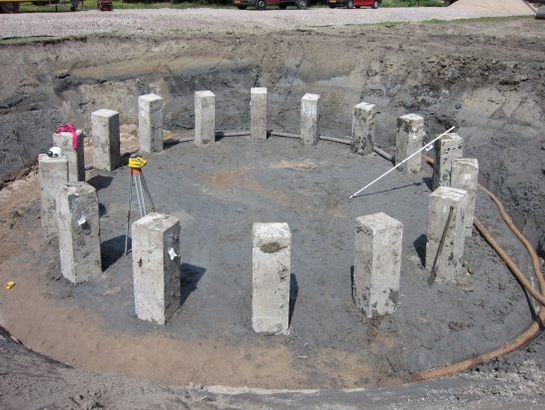

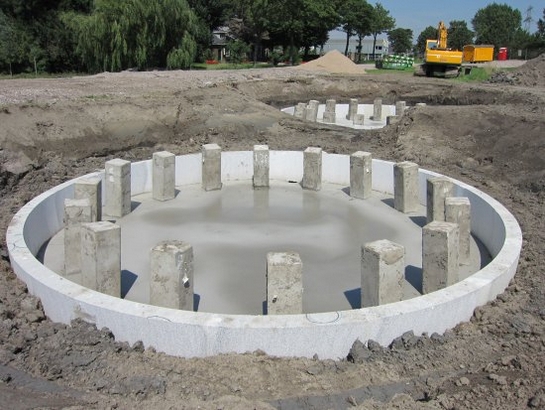

Heipalen inslijpen

Inslijpen paal bij de werkvloer ter benutting gehele oppervlak

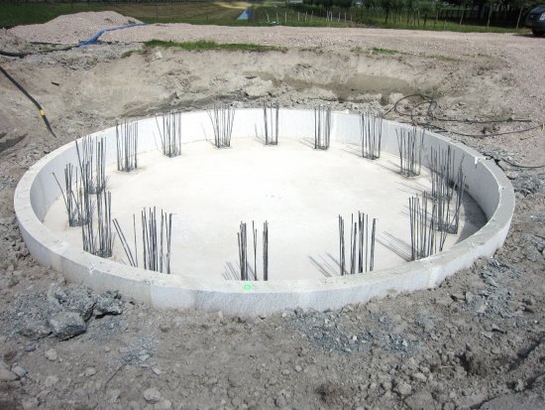

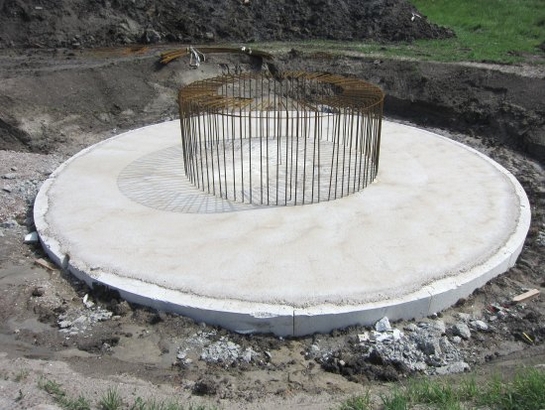

Hoogspanningsmast fundering werkvloer

Werkvloeren gestort, hartafstand masten 16,5 meter

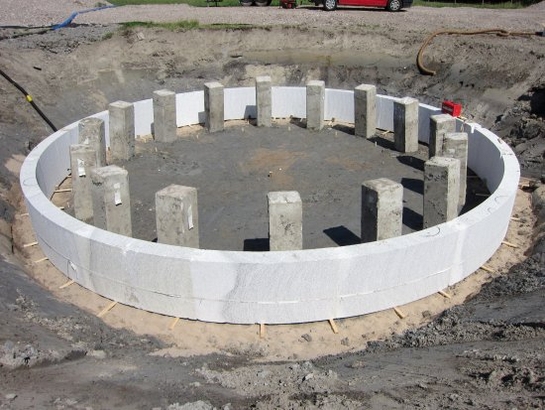

Polystereen verloren bekisting

Polystyreen verloren bekisting rond met GPS ingemeten middelpunt

Schuin geslagen heipalen uitgegraven

16 schuin geslagen palen uitgegraven

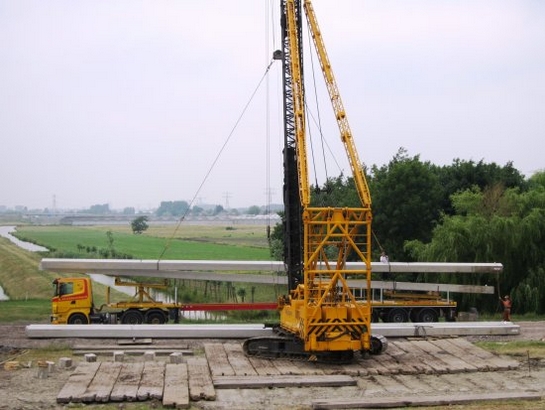

Heipalen lossen

2 x 16 palen 45x45cm 27,25 meter 13225 kg/st

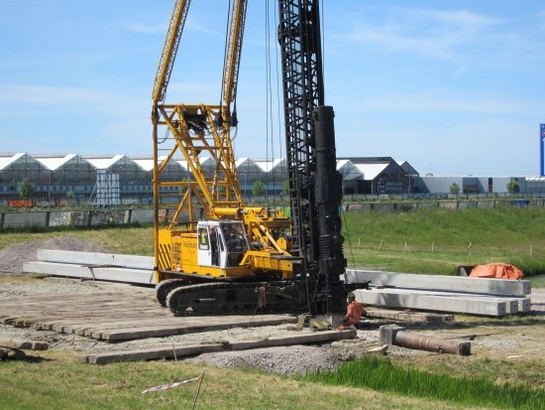

Heimachine

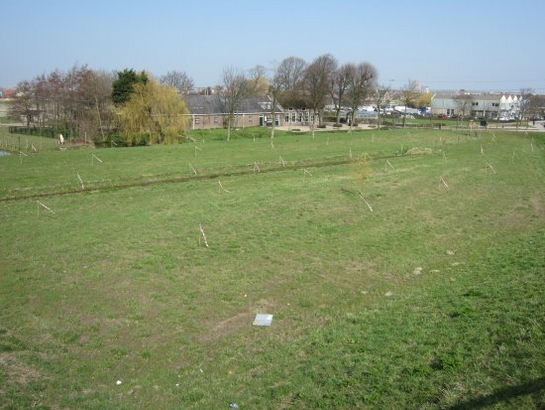

Mastlocatie 8

Woudseweg
Woudseweg
